工业级行星减速机

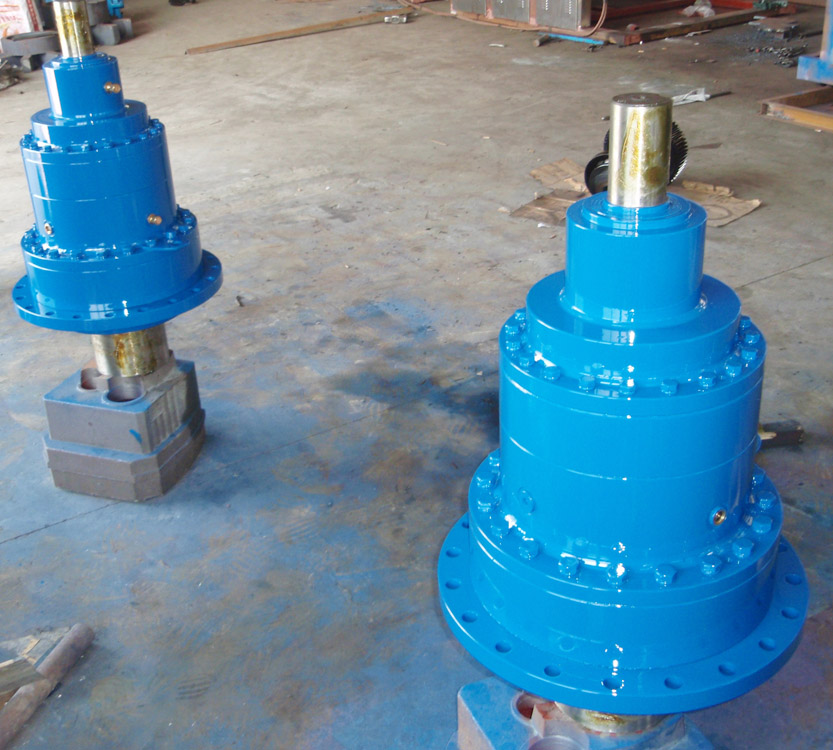

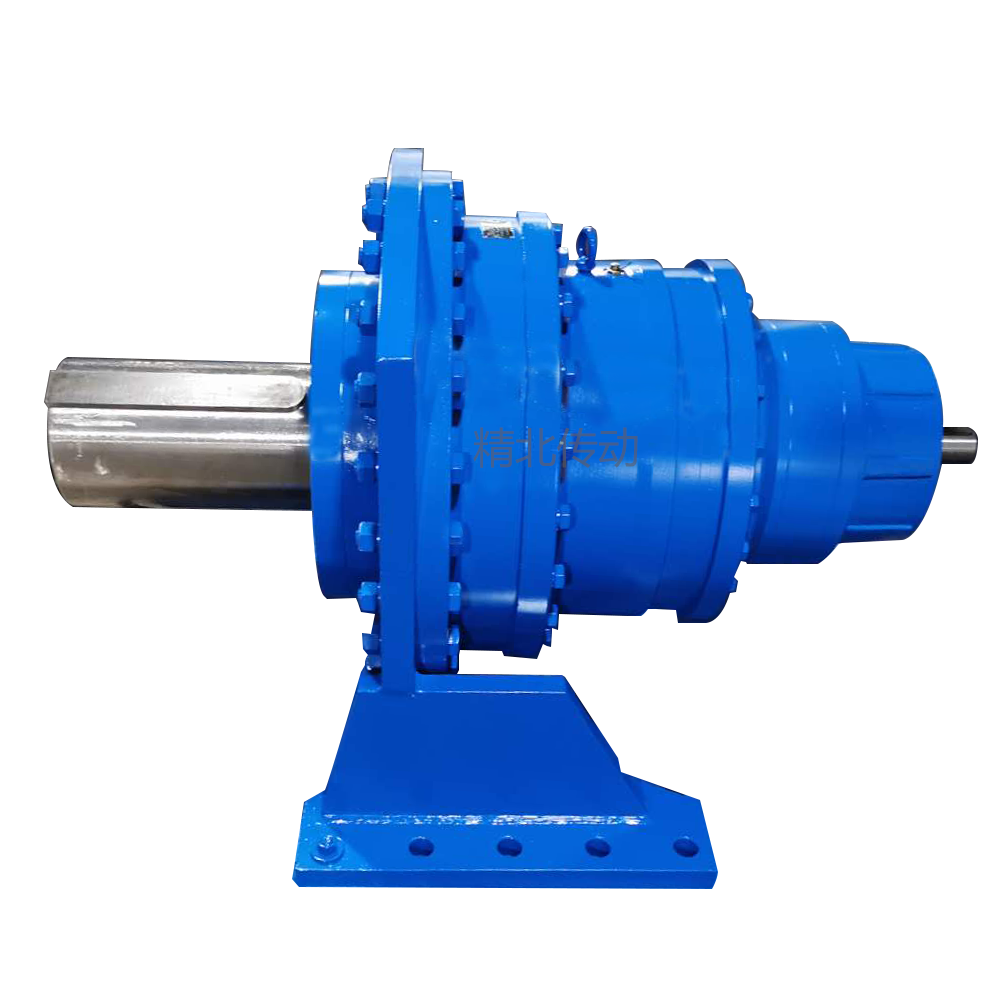

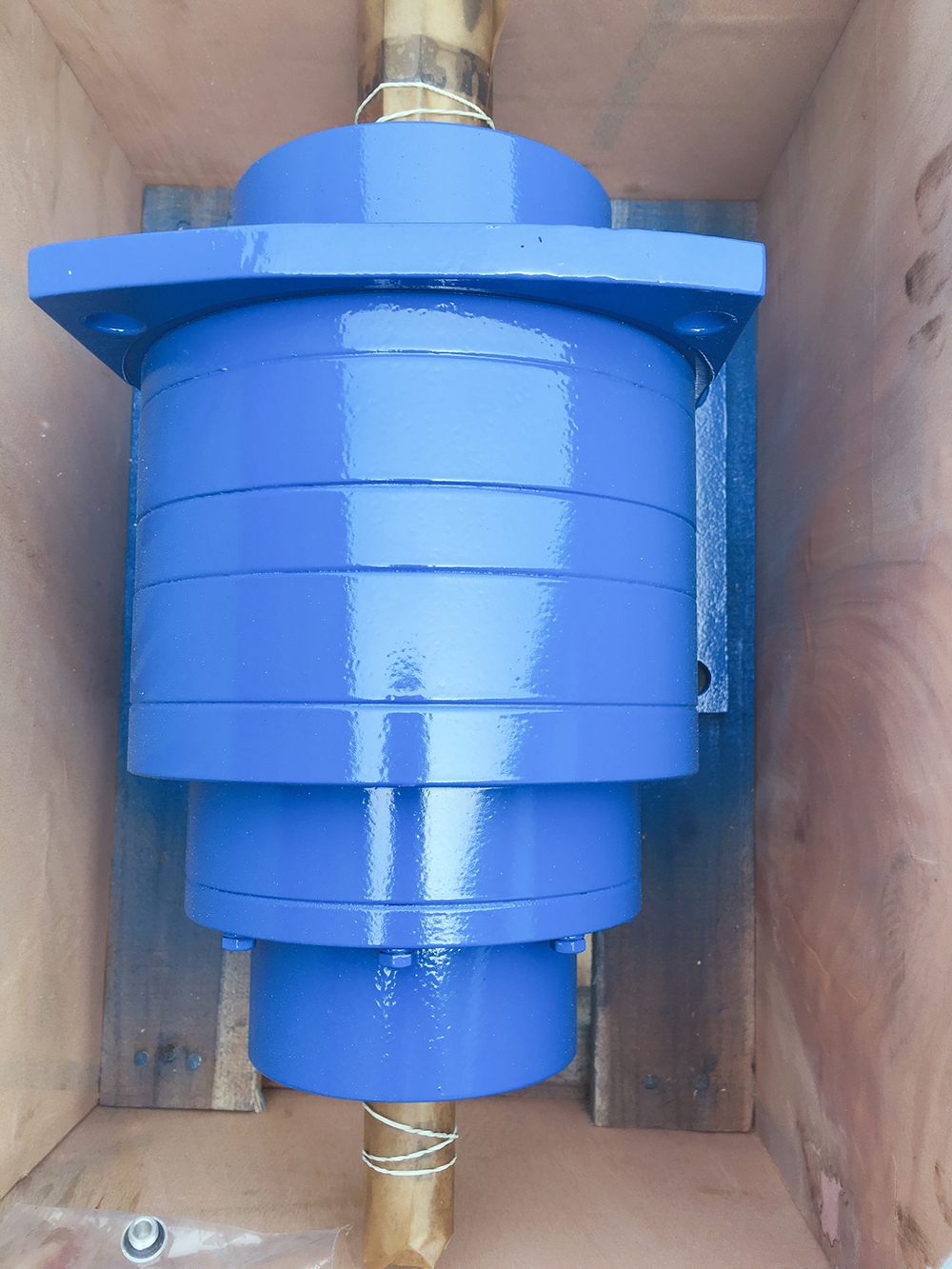

X系列大扭矩行星减速机

法兰尺寸:90-820
额定扭矩:25-240000 N.m
减速比:3-100000(支持更大定制)
安装形式:立式、卧式
齿面硬度:硬齿面
加工定制:是
订购热线:18616199928

一:产品简介

        X/ZX系列行星减速机根据现代模块化设计理念,与传统减速机相比,具有承载能力强、体积小、精度高、效率高、性价比高。

二:主要特点

       17种机座号,模块化设计

三:结构方式分

        同轴式1至4级减速形式

        直(转)角式2至5级减速形式(第一级为螺旋伞齿)

        与K系列斜齿轮-锥齿轮减速机、R系列斜齿轮减速机、S系列斜齿轮-蜗轮蜗杆减速机、F系列平行轴减速机等系列一体组合机

四:安装方式

        法兰、地脚和轴装

五:输出分为

        平键实心输出轴、外花键输出轴、平键空心轴、花键空心输出轴和锁紧盘空心输出轴

六:输入分为

        实心轴输入、IEC标准电机法兰连接、步进、伺服、液压马达等电机法兰连接

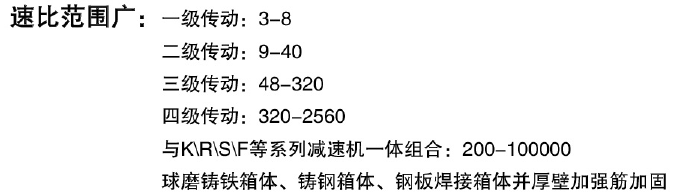

七:速比范围广

       一级传动:3-8

       二级传动:9-40

       三级传动:48-320

       四级传动:320-2560

       与K/R/S/F等系列减速机一体组合:200-100000

       球磨铸铁箱体、铸钢箱体、钢板焊接箱体并后壁加强筋加固

八:齿轮

        内齿圈:42CrMo,氮化处理

        齿轮:20CrMnTi渗碳处理、磨削加工

九:低速端轴承

        90-160深沟球轴承

        200-820滚柱轴承和调心滚子轴承

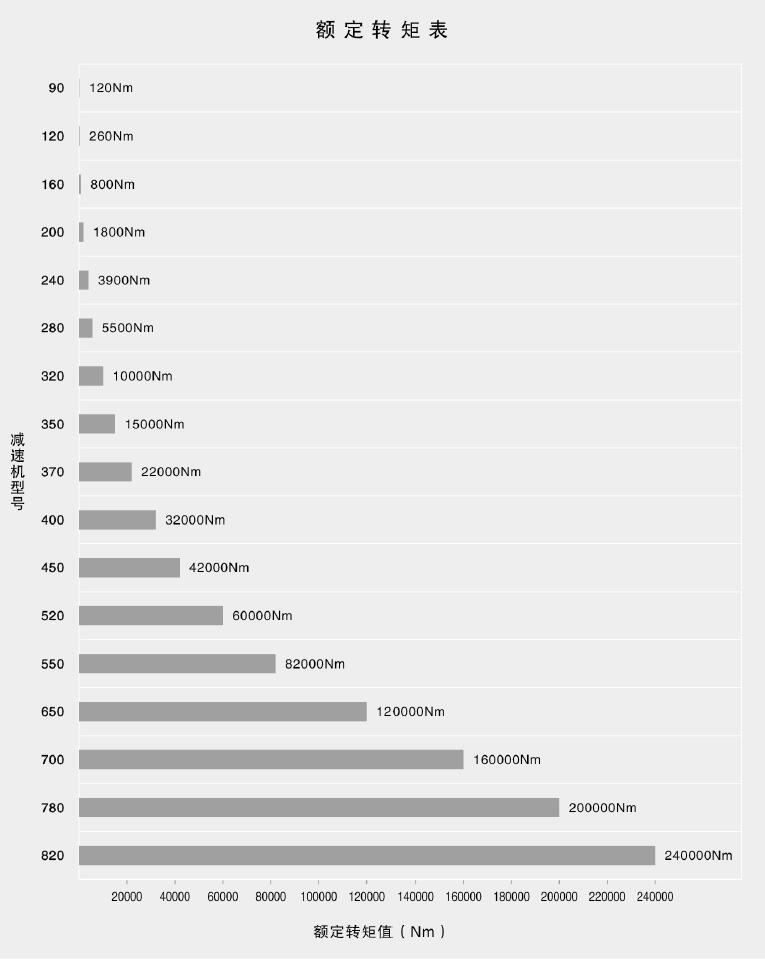

*额定承载能力表
